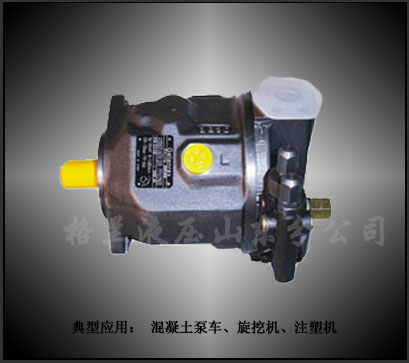

A10VO系列高压柱塞泵
 |
|
| |
特点：
该产品用于开式回路的静液压驱动轴向柱塞斜盘式结构变量泵。泵的流量与驱动转速及泵排量成正比，通过斜盘的角度变化可无级改变流量。
法兰接口SAE-UNC或SAE-公制具有两个泄油口，高驱动转速成，良好的吸油性能，低噪音，功率/重量比高，拥有多种变量方式（恒压、恒压/恒流量、恒功率）可多回路系统的通轴驱动。
规格：
A10VO10、18、28、45、71、100、140
典型应用：
·混凝土泵车、旋挖机、注塑机 |
| |
技术参数：
规格 |
|
|
|
28 |
45 |
71 |
100 |
140 |
排量 |
|
Vg max |
cm3 |
28 |
45 |
71 |
100 |
140 |
最高转速1) |
|
no max |
rpm |
3000 |
2600 |
2200 |
2000 |
1800 |
在进口压力Pabs增加及Vg<Vg max时
最大转速(转速极限) |
|
no max |
rpm |
3600 |
3100 |
2600 |
2400 |
2100 |
最大流量 |
在no max时 |
Qo max |
L/min |
84 |
117 |
156 |
200 |
252 |
在nE ＝ 1500 min-1时 |
|
L/min |
42 |
68 |
107 |
150 |
210 |
最大功率
(△ρ＝ 280 bar) |
在no max时 |
Po max |
kW |
39 |
55 |
73 |
93 |
118 |
在nE ＝ 1500 min-1时 |
|
kW |
20 |
32 |
50 |
70 |
98 |
最大扭矩(△ρ＝ 280 bar) |
|
Tmax |
Nm |
125 |
200 |
316 |
445 |
623 |
扭矩(△ρ＝ 100 bar) |
|
T |
Nm |
54 |
72 |
113 |
159 |
223 |
驱动轴的惯性矩 |
|
J |
kgm2 |
0.0017 |
0.0033 |
0.0083 |
0.0167 |
0.0242 |
壳体容积 |
|
|
L |
0.7 |
1.0 |
1.6 |
2.2 |
3.0 |
重量（无油时） |
|
m |
kg |
15 |
21 |
33 |
45 |
60 |
驱动轴最大轴向力 |
|
Fax max |
N |
1000 |
1500 |
2400 |
4000 |
4800 |
驱动轴上允许最大径向力2) |
|
Fq max |
N |
1200 |
1500 |
1900 |
2300 |
2800 |
|
| |
1）所示数值基于吸油口S处的绝对压力为1 bar 时。当排量减少或吸口压力升高时，转速依据曲线也增高。
2）当需要更高径向力时，请与我们联系。
3）△p=315 bar |
|
|
| |
|
|
